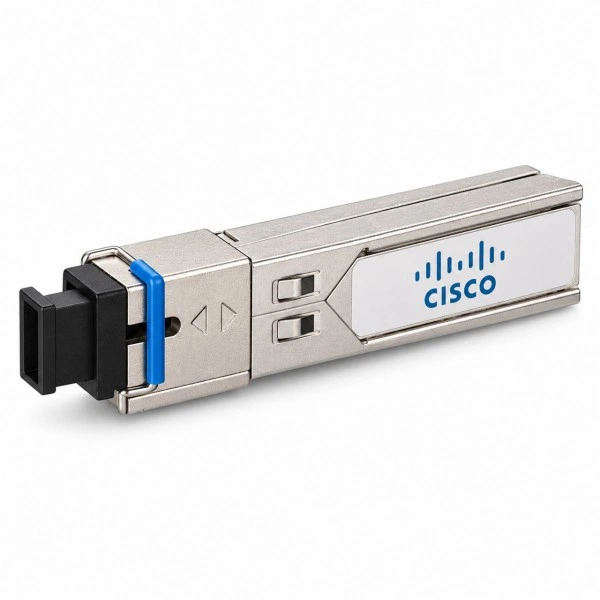

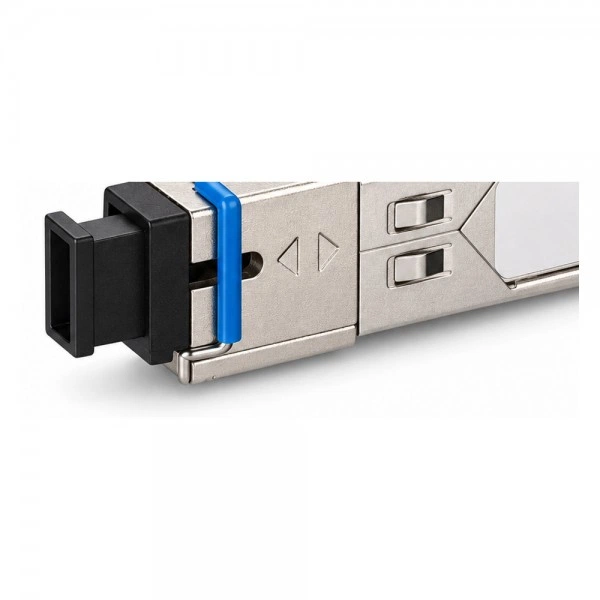

SFP комплект оптических трансиверов CISCO SFP-GPON-B-I-8, Tx 2,488 / Rx 1,244 Гбит/с, 20 км, SC simplex

Информация о модели CISCO SFP-GPON-B-I-8

CISCO SFP-GPON-B-I-8 - комплект оптических трансиверов в каталоге SFP и трансиверов CISCO. Параметры исполнения: скорость: Tx 2,488 / Rx 1,244 Гбит/с; длина соединения: 20 км; разъём: SC simplex; среда передачи: одно волокно SMF G.652. В поставке предусмотрено 8 трансиверов; количество портов для установки согласуют отдельно. Корпус выполнен в формате SFP. При выборе учитывайте ITU-T G.984.2, класс B+. Оптический диапазон исполнения: Tx 1490 нм / Rx 1310 нм. Температурные условия для модуля: -40…+85 °C. Цифровая оптическая диагностика: DOM. Комплект для ME4600-AMX-16GPON содержит 8 модулей SFP-GPON-B-I. Режим линии должен соответствовать принимающему оборудованию. В проекте отдельно проверяют кабельный маршрут и оптический бюджет. Точный код исполнения нужен для согласования поставки.

Функциональные возможности

SFP-GPON-B-I-8 выполняет роль линейного OLT-интерфейса PON. Комплект содержит 8 однотипных трансиверов. Один оптический порт подключается к распределительной сети, где встречные ONT/ONU и настройки OLT согласуют по протоколу и оптическому классу.

Технические особенности

Для SFP-GPON-B-I-8 при согласовании конфигурации используют следующие данные.

Особенности исполнения SFP-GPON-B-I-8

Для SFP-GPON-B-I-8 учитывают следующие условия.

• Комплект для ME4600-AMX-16GPON содержит 8 модулей SFP-GPON-B-I.

Сценарии применения

SFP-GPON-B-I-8 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 20 км для этого исполнения.

Совместимость с оборудованием

Для SFP-GPON-B-I-8 предметный ориентир по оборудованию: OLT Cisco ME 4600, включая ME4600-AMX-16GPON. Название семейства само по себе не подтверждает поддержку всех плат и портов; сверьте матрицу для выбранной конфигурации.

Совместимость с программным обеспечением

Поддержку SFP-GPON-B-I-8 проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте CISCO SFP-GPON-B-I-8 и порт под сменный модуль с режимом Tx 2,488 / Rx 1,244 Гбит/с.

Что требуется для подключения

• Кабельная часть: одна жила одномодового волокна; разъём SC simplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула SFP-GPON-B-I-8; требование к интерфейсу: порт под сменный модуль с режимом Tx 2,488 / Rx 1,244 Гбит/с.

Отличия от ближайших моделей

Для выбора SFP-GPON-B-I-8 сопоставьте характеристики соседних артикулов в этом разделе.

Позиции SFP-GPON-B-I-8 и соседние артикулы сопоставляют по параметрам; таблица не является подтверждением прямой замены.

Аналоги и варианты замены

Для сравнения с SFP-GPON-B-I-8 в каталоге можно открыть CISCO SFP-GPON-C-I-8. Подбор ведут по поддержке в оборудовании и полной спецификации: приём Rx: 1310 нм. Даже при совпадении основных параметров кодировка и допустимая конфигурация могут различаться.

Схема подключения

Совместимый порт OLT → SFP-GPON-B-I-8 → пассивная распределительная сеть со сплиттером → абонентские ONT/ONU с согласованным классом оптики.

Параметры передающей и приёмной сторон, оптический класс и затухание распределительной сети должны соответствовать выбранной системе PON. скорость: Tx 2,488 / Rx 1,244 Гбит/с; длина соединения: 20 км; разъём: SC simplex.

Модуль на противоположный конец

Для SFP-GPON-B-I-8 встречной стороной является поддерживаемая ONT/ONU соответствующей системы PON. Устройства подбирают по стандарту, оптическому классу, спектральным направлениям и профилю управления. Два одинаковых OLT-модуля не составляют обычную пару для прямого соединения.

Ограничения применения

Для SFP-GPON-B-I-8 указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: -40…+85 °C. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение SFP-GPON-B-I-8 требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с SFP-GPON-B-I-8 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Подготовьте принимающий порт под сменный модуль с режимом Tx 2,488 / Rx 1,244 Гбит/с; убедитесь, что выбран именно SFP-GPON-B-I-8.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SFP-GPON-B-I-8 сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Для SFP-GPON-B-I-8 контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: SC simplex. При возврате SFP-GPON-B-I-8 в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация

Для CISCO SFP-GPON-B-I-8 указана поставка из 8 трансиверов. Для поставки CISCO SFP-GPON-B-I-8 согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одна жила одномодового волокна.
