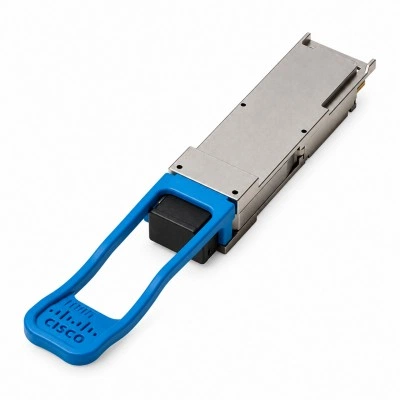

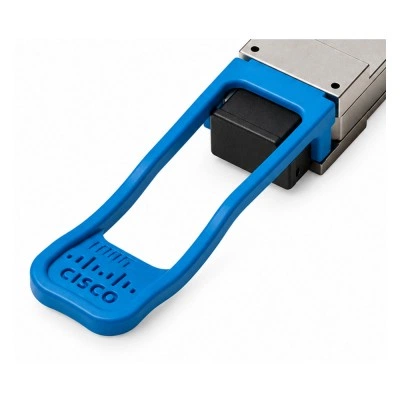

SFP QSFP56 оптический трансивер CISCO QSFP-200G-FR4-S, 200 Гбит/с, 2 км, Dual Duplex LC (UPC)

Информация о модели CISCO QSFP-200G-FR4-S

Модель CISCO QSFP-200G-FR4-S в каталоге SFP и сетевых интерфейсов: QSFP56 оптический трансивер. Основные данные для линии: скорость: 200 Гбит/с; длина соединения: 2 км; разъём: Dual Duplex LC (UPC); среда передачи: SMF, два волокна, G.652. Формат установки этой модели: QSFP56. При выборе учитывайте IEEE 200GBASE-FR4. Рабочие длины волн: 1270, 1290, 1310, 1330 нм. Рабочая температура: 0…70 °C. Цифровая оптическая диагностика: DOM. Совместимость проверяют для конкретного порта и версии ПО. Для линии согласуют параметры обоих оконечных устройств. При заказе указывают полный артикул, включая суффиксы.

Функциональные возможности

QSFP-200G-FR4-S связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Для контроля состояния указана диагностика: DOM. Режим передачи: 200 Гбит/с.

Технические особенности

Спецификацию QSFP-200G-FR4-S сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

Сценарии применения

QSFP-200G-FR4-S рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для QSFP-200G-FR4-S значением 2 км.

Совместимость с оборудованием

Рассматривайте CISCO QSFP-200G-FR4-S при подборе сменного интерфейса для оборудования типа «управляемый коммутатор или маршрутизатор». Требуется порт QSFP56 с режимом 200 Гбит/с, а также явная поддержка артикула оборудованием и его ПО.

Совместимость с программным обеспечением

Поддержку QSFP-200G-FR4-S проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте CISCO QSFP-200G-FR4-S и порт QSFP56 с режимом 200 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула QSFP-200G-FR4-S; требование к интерфейсу: порт QSFP56 с режимом 200 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём Dual Duplex LC (UPC).
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

При согласовании замены QSFP-200G-FR4-S приведённые различия проверяют вместе с поддержкой оборудования.

Позиции QSFP-200G-FR4-S и соседние артикулы сопоставляют по параметрам; таблица не является подтверждением прямой замены.

Аналоги и варианты замены

Перед заменой QSFP-200G-FR4-S рассмотрите отличия от CISCO OSFP-2X400G-FR4: скорость: 200 Гбит/с / 800 Гбит/с. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

порт QSFP56 с режимом 200 Гбит/с → CISCO QSFP-200G-FR4-S → одномодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел.

Для этой модели указана длина волны 1270, 1290, 1310, 1330 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

Параметры маршрута: скорость: 200 Гбит/с; длина соединения: 2 км.

Модуль на противоположный конец

Встречный интерфейс для QSFP-200G-FR4-S подбирают по тому же протоколу и среде передачи. Для согласования используйте скорость: 200 Гбит/с; длина волны: 1270, 1290, 1310, 1330 нм; среда передачи: SMF, два волокна, G.652; разъём: Dual Duplex LC (UPC). Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

При расчёте оптического тракта с QSFP-200G-FR4-S учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для QSFP-200G-FR4-S указана длина соединения 2 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0…70 °C. Температурные ограничения принимающего оборудования проверяют отдельно.

Установка и извлечение

1. Подготовьте принимающий порт QSFP56 с режимом 200 Гбит/с; убедитесь, что выбран именно QSFP-200G-FR4-S.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением QSFP-200G-FR4-S согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Оптические соединители QSFP-200G-FR4-S защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: Dual Duplex LC (UPC). Температура хранения: -40…85 °C.

Комплектация

Заказ оформляют на артикул CISCO QSFP-200G-FR4-S. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одномодовая оптическая линия.
