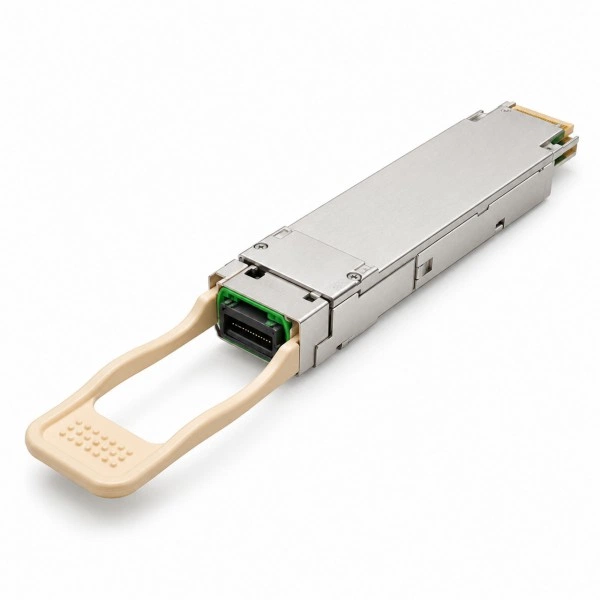

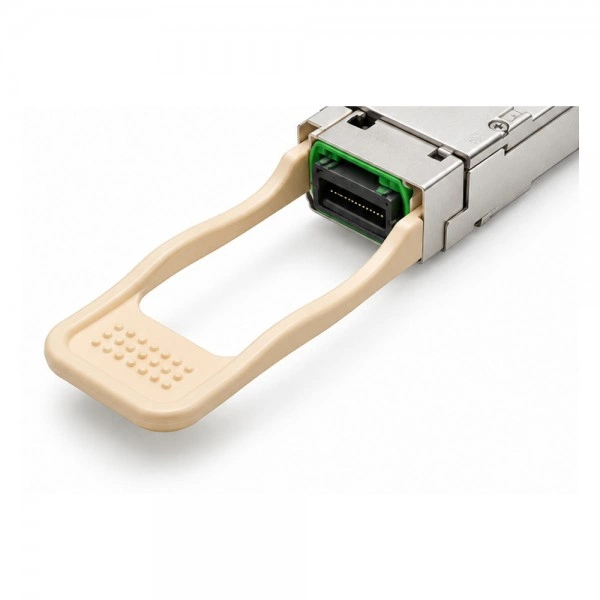

SFP QSFP-DD оптический трансивер CISCO QDD-400G-SR8-S, 400 Гбит/с, 100 м, MPO-16 (APC)

Информация о модели CISCO QDD-400G-SR8-S

Модель CISCO QDD-400G-SR8-S в каталоге SFP и сетевых интерфейсов: QSFP-DD оптический трансивер. Параметры исполнения: скорость: 400 Гбит/с; длина соединения: 100 м; разъём: MPO-16 (APC); среда передачи: MMF, параллельные волокна, OM3, OM4/OM5. Корпус выполнен в формате QSFP-DD. Протоколы и стандарты: IEEE 100GBASE-SR2, IEEE 200GBASE-SR4, IEEE 50GBASE-SR, IEEE 400GBASE-SR8, 200G-SL4, 100G-SL2, 50G-SL. Оптический диапазон исполнения: 850 нм. Температурные условия для модуля: 0…75 °C. Цифровая оптическая диагностика: DOM. OM3: 70 м; OM4/OM5: 100 м Совместимость проверяют для конкретного порта и версии ПО. Для линии согласуют параметры обоих оконечных устройств. При заказе указывают полный артикул, включая суффиксы.

Функциональные возможности

При построении соединения QDD-400G-SR8-S выбирают вместе с портом и линией передачи. Конфигурация принимающего устройства должна поддерживать этот артикул. Для контроля состояния указана диагностика: DOM. Режим передачи: 400 Гбит/с.

Технические особенности

Параметры исполнения QDD-400G-SR8-S для сверки с линией и портом приведены ниже.

Особенности исполнения QDD-400G-SR8-S

Для QDD-400G-SR8-S учитывают следующие условия.

• OM3: 70 м; OM4/OM5: 100 м

Сценарии применения

QDD-400G-SR8-S подбирают для многомодовой кабельной инфраструктуры здания или центра обработки данных. Класс установленного волокна проверяют вместе с протяжённостью маршрута. Длину маршрута сопоставляют с указанным для QDD-400G-SR8-S значением 100 м.

Совместимость с оборудованием

CISCO QDD-400G-SR8-S подбирают для оборудования типа «управляемый коммутатор или маршрутизатор». Нужен порт QSFP-DD с режимом 400 Гбит/с; поддержку именно этого артикула сверяют по таблице трансиверов выбранного устройства.

Совместимость с программным обеспечением

Для конфигурации с QDD-400G-SR8-S важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте CISCO QDD-400G-SR8-S и порт QSFP-DD с режимом 400 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула QDD-400G-SR8-S; требование к интерфейсу: порт QSFP-DD с режимом 400 Гбит/с.
• Кабельная часть: многомодовая оптическая линия; разъём MPO-16 (APC).
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

Сравнение QDD-400G-SR8-S с соседними позициями помогает выбрать исполнение линии и проверить ограничения.

Позиции QDD-400G-SR8-S и соседние артикулы сопоставляют по параметрам; таблица не является подтверждением прямой замены.

Аналоги и варианты замены

Перед заменой QDD-400G-SR8-S рассмотрите отличия от CISCO QDD-400G-VR4: длина соединения: 100 м / 50 м; разъём: MPO-16 (APC) / MPO-12 (APC). Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

порт QSFP-DD с режимом 400 Гбит/с → CISCO QDD-400G-SR8-S → многомодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел.

Для этой модели указана длина волны 850 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

При согласовании этой схемы: скорость: 400 Гбит/с; длина соединения: 100 м.

Модуль на противоположный конец

Встречный интерфейс для QDD-400G-SR8-S подбирают по тому же протоколу и среде передачи. Для согласования используйте скорость: 400 Гбит/с; длина волны: 850 нм; среда передачи: MMF, параллельные волокна, OM3, OM4/OM5; разъём: MPO-16 (APC). Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

Для QDD-400G-SR8-S указана длина соединения 100 м. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0…75 °C. Температурные ограничения принимающего оборудования проверяют отдельно. При расчёте оптического тракта с QDD-400G-SR8-S учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. До установки QDD-400G-SR8-S проверьте поддерживаемый артикул и конфигурацию порта: порт QSFP-DD с режимом 400 Гбит/с.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: многомодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте QDD-400G-SR8-S после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Оптические соединители QDD-400G-SR8-S защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: MPO-16 (APC). Температура хранения: -40…85 °C.

Комплектация

В спецификации заказа зафиксируйте CISCO QDD-400G-SR8-S, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: многомодовая оптическая линия); их включение в поставку определяется заказом.
