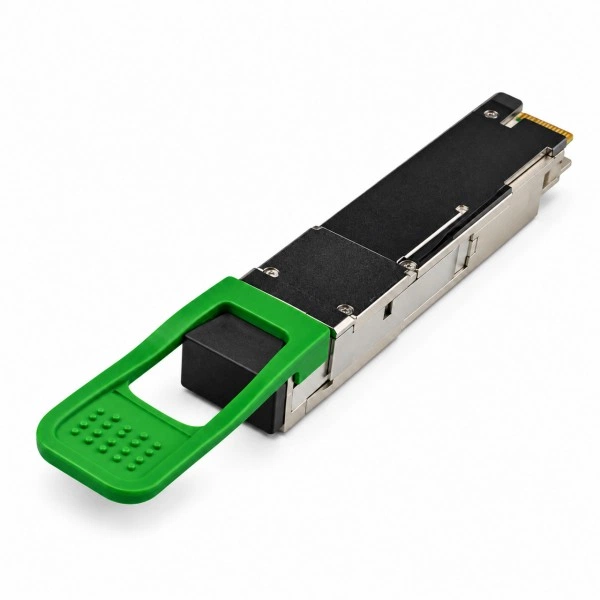

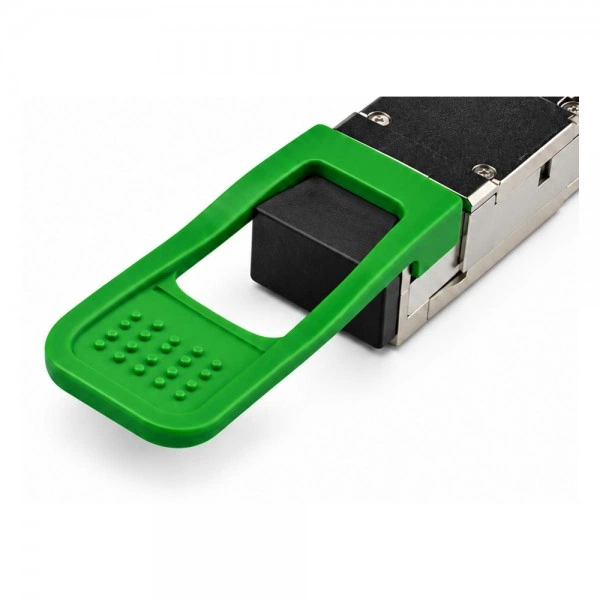

SFP QSFP-DD оптический трансивер CISCO QDD-2X100-LR4-S, 200 Гбит/с, 10 км, Dual Duplex CS (UPC)

Информация о модели CISCO QDD-2X100-LR4-S

В каталоге SFP и трансиверов модель CISCO QDD-2X100-LR4-S представлена как QSFP-DD оптический трансивер. При выборе учитывайте: скорость: 200 Гбит/с; длина соединения: 10 км; разъём: Dual Duplex CS (UPC); среда передачи: SMF, два волокна, G.652. Корпус выполнен в формате QSFP-DD. При выборе учитывайте IEEE 100GBASE-LR4. Оптический диапазон исполнения: 1295, 1300, 1304, 1309 нм. Температурные условия для модуля: 0…70 °C. Цифровая оптическая диагностика: DOM. До установки сопоставляют модуль с интерфейсной платой. Подбор учитывает конфигурацию удалённого узла. Заказное исполнение фиксируют без сокращения заводского обозначения.

Функциональные возможности

QDD-2X100-LR4-S связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Для контроля состояния указана диагностика: DOM. Режим передачи: 200 Гбит/с.

Технические особенности

Параметры исполнения QDD-2X100-LR4-S для сверки с линией и портом приведены ниже.

Сценарии применения

QDD-2X100-LR4-S рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 10 км для этого исполнения.

Совместимость с оборудованием

CISCO QDD-2X100-LR4-S подбирают для оборудования типа «управляемый коммутатор или маршрутизатор». Нужен порт QSFP-DD с режимом 200 Гбит/с; поддержку именно этого артикула сверяют по таблице трансиверов выбранного устройства.

Совместимость с программным обеспечением

Для конфигурации с QDD-2X100-LR4-S важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте CISCO QDD-2X100-LR4-S и порт QSFP-DD с режимом 200 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула QDD-2X100-LR4-S; требование к интерфейсу: порт QSFP-DD с режимом 200 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём Dual Duplex CS (UPC).
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

Для выбора QDD-2X100-LR4-S сопоставьте характеристики соседних артикулов в этом разделе.

Позиции QDD-2X100-LR4-S и соседние артикулы сопоставляют по параметрам; таблица не является подтверждением прямой замены.

Аналоги и варианты замены

Для подбора замены QDD-2X100-LR4-S можно сопоставить с CISCO QDD-4X100G-LR-S: скорость: 200 Гбит/с / 400 Гбит/с; разъём: Dual Duplex CS (UPC) / MPO-12 (APC). Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

порт QSFP-DD с режимом 200 Гбит/с → CISCO QDD-2X100-LR4-S → одномодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел.

Для этой модели указана длина волны 1295, 1300, 1304, 1309 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

Для выбора режима и трассы: скорость: 200 Гбит/с; длина соединения: 10 км.

Модуль на противоположный конец

Пару для QDD-2X100-LR4-S проверяют по параметрам обоих оконечных интерфейсов. Ориентир для сопоставления: скорость: 200 Гбит/с; длина волны: 1295, 1300, 1304, 1309 нм; среда передачи: SMF, два волокна, G.652; разъём: Dual Duplex CS (UPC). Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

Для QDD-2X100-LR4-S указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0…70 °C. Температурные ограничения принимающего оборудования проверяют отдельно. При расчёте оптического тракта с QDD-2X100-LR4-S учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. До установки QDD-2X100-LR4-S проверьте поддерживаемый артикул и конфигурацию порта: порт QSFP-DD с режимом 200 Гбит/с.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа QDD-2X100-LR4-S сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Обслуживание QDD-2X100-LR4-S включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: Dual Duplex CS (UPC). Температура хранения: -40…85 °C.

Комплектация

Для поставки CISCO QDD-2X100-LR4-S согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одномодовая оптическая линия.
