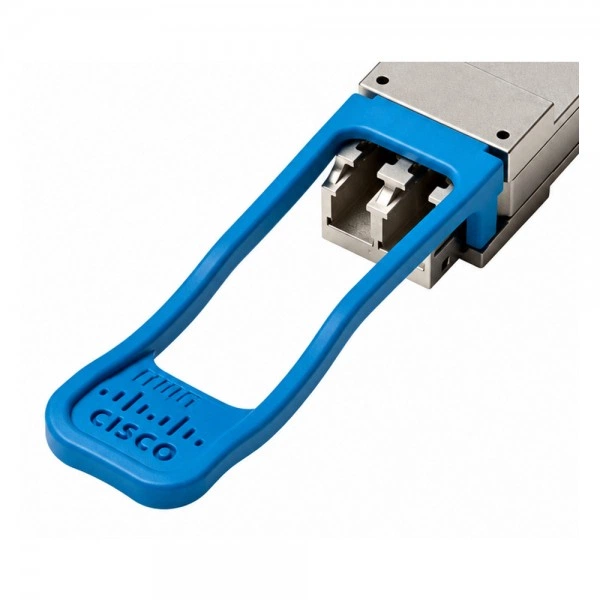

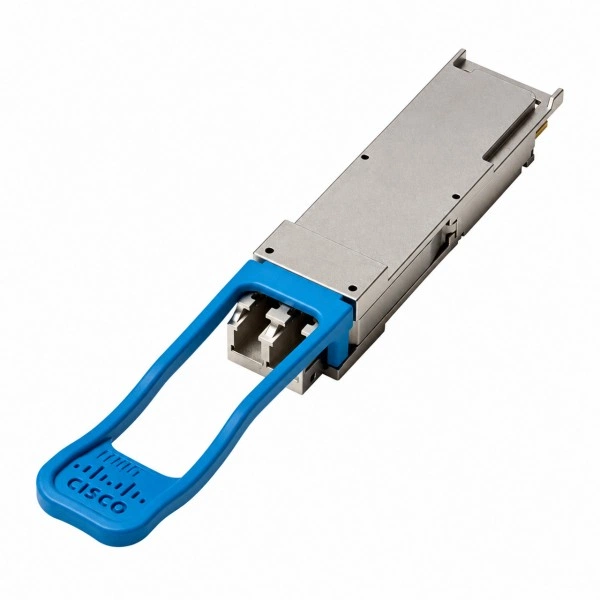

SFP QSFP28 оптический трансивер CISCO ONS-QC-16GFC-LW, 16 Гбит/с, 2 км, LC

Информация о модели CISCO ONS-QC-16GFC-LW

Модель CISCO ONS-QC-16GFC-LW в каталоге SFP и сетевых интерфейсов: QSFP28 оптический трансивер. Параметры исполнения: скорость: 16 Гбит/с; длина соединения: 2 км; разъём: LC; среда передачи: SMF, два волокна, G.652/653/655. Формат установки этой модели: QSFP28. Оптический диапазон исполнения: 1295-1325 нм. Температурные условия для модуля: 0…70 °C. Цифровая оптическая диагностика: DOM. До установки сопоставляют модуль с интерфейсной платой. Подбор учитывает конфигурацию удалённого узла. Заказное исполнение фиксируют без сокращения заводского обозначения.

Функциональные возможности

Назначение ONS-QC-16GFC-LW - организовать интерфейсное соединение выбранного оборудования с соответствующей линией. Параметры обоих узлов должны совпадать по рабочему режиму. Для контроля состояния указана диагностика: DOM. Режим передачи: 16 Гбит/с.

Технические особенности

Для ONS-QC-16GFC-LW при согласовании конфигурации используют следующие данные.

Сценарии применения

ONS-QC-16GFC-LW рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для ONS-QC-16GFC-LW значением 2 км.

Совместимость с оборудованием

Согласуйте ONS-QC-16GFC-LW с оборудованием следующего типа: SAN-коммутатор Cisco MDS 9000 либо серверный FC HBA с поддержкой нужного режима Fibre Channel. Название семейства само по себе не подтверждает поддержку всех плат и портов; сверьте матрицу для выбранной конфигурации.

Совместимость с программным обеспечением

Поддержку ONS-QC-16GFC-LW проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте CISCO ONS-QC-16GFC-LW и порт QSFP28 с режимом 16 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула ONS-QC-16GFC-LW; требование к интерфейсу: порт QSFP28 с режимом 16 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

При согласовании замены ONS-QC-16GFC-LW приведённые различия проверяют вместе с поддержкой оборудования.

Позиции ONS-QC-16GFC-LW и соседние артикулы сопоставляют по параметрам; таблица не является подтверждением прямой замены.

Аналоги и варианты замены

При сравнении ONS-QC-16GFC-LW и CISCO DS-SFP-FCGE-LW: скорость: 16 Гбит/с / 1/2/4Gbps; длина соединения: 2 км / 10 км. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

• 1. FC-порт SAN-коммутатора или HBA
• 2. ONS-QC-16GFC-LW
• 3. одномодовая оптическая линия
• 4. согласованный FC-трансивер
• 5. FC-порт удалённого узла

Оба конца работают с согласованным режимом Fibre Channel. Наличие похожего Ethernet-разъёма не подтверждает поддержку FC. скорость: 16 Гбит/с; длина соединения: 2 км; разъём: LC.

Модуль на противоположный конец

На удалённом узле с ONS-QC-16GFC-LW должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 16 Гбит/с; длина волны: 1295-1325 нм; среда передачи: SMF, два волокна, G.652/653/655; разъём: LC. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

При расчёте оптического тракта с ONS-QC-16GFC-LW учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для ONS-QC-16GFC-LW указана длина соединения 2 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0…70 °C. Температурные ограничения принимающего оборудования проверяют отдельно.

Установка и извлечение

1. До установки ONS-QC-16GFC-LW проверьте поддерживаемый артикул и конфигурацию порта: порт QSFP28 с режимом 16 Гбит/с.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте ONS-QC-16GFC-LW после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Оптические соединители ONS-QC-16GFC-LW защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC. Температура хранения: -40…85 °C.

Комплектация

Заказ оформляют на артикул CISCO ONS-QC-16GFC-LW. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одномодовая оптическая линия.
