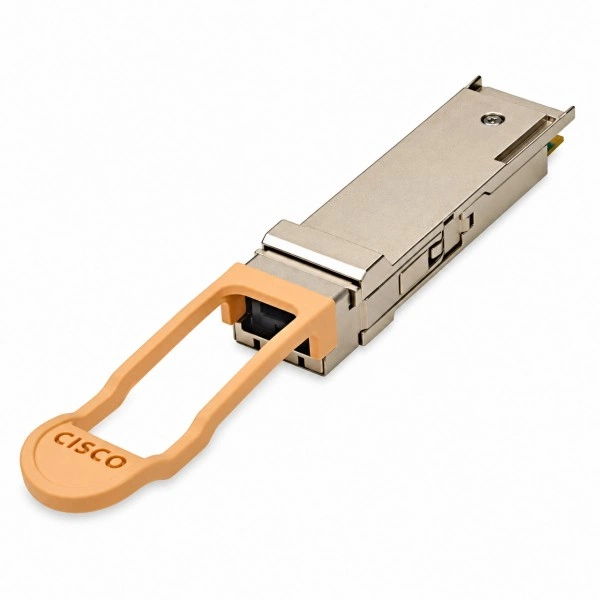

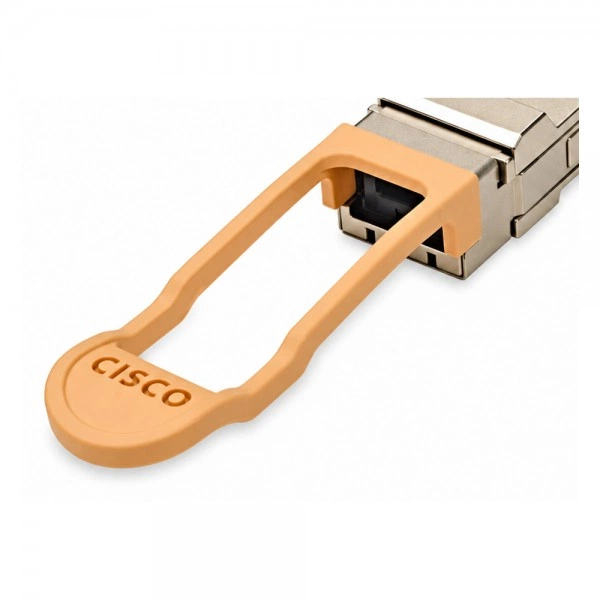

SFP QSFP+ оптический трансивер CISCO FET-40G, 40 Гбит/с, 150 м, MPO-12 (UPC)

Информация о модели CISCO FET-40G

CISCO FET-40G - QSFP+ оптический трансивер в каталоге SFP и трансиверов CISCO. Параметры исполнения: скорость: 40 Гбит/с; длина соединения: 150 м; разъём: MPO-12 (UPC); среда передачи: MMF, параллельные волокна, OM2, OM3, OM4/OM5. Корпус выполнен в формате QSFP+. При выборе учитывайте Fabric Extender. Оптический диапазон исполнения: 850 нм. Температурные условия для модуля: 0…70 °C. OM2: 30 м; OM3: 100 м; OM4/OM5: 150 м Режим линии должен соответствовать принимающему оборудованию. В проекте отдельно проверяют кабельный маршрут и оптический бюджет. Точный код исполнения нужен для согласования поставки.

Функциональные возможности

FET-40G обслуживает межсоединение Fabric Extender с родительским Nexus. Его используют в поддерживаемой FEX-топологии; универсальная взаимозаменяемость с Ethernet SR4 из одного совпадения 40G не следует.

Технические особенности

Для FET-40G при согласовании конфигурации используют следующие данные.

Особенности исполнения FET-40G

Для FET-40G учитывают следующие условия.

• OM2: 30 м; OM3: 100 м; OM4/OM5: 150 м

Сценарии применения

FET-40G подбирают для многомодовой кабельной инфраструктуры здания или центра обработки данных. Класс установленного волокна проверяют вместе с протяжённостью маршрута. Длину маршрута сопоставляют с указанным для FET-40G значением 150 м.

Совместимость с оборудованием

При подборе FET-40G рассматривают родительский коммутатор Cisco Nexus и соответствующий Fabric Extender Nexus FEX с поддержкой FET-40G. Для окончательного выбора нужны модель шасси, код интерфейсной платы и версия программного обеспечения.

Совместимость с программным обеспечением

Артикул FET-40G сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте CISCO FET-40G и порт QSFP+ с режимом 40 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула FET-40G; требование к интерфейсу: порт QSFP+ с режимом 40 Гбит/с.
• Кабельная часть: многомодовая оптическая линия; разъём MPO-12 (UPC).
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

При согласовании замены FET-40G приведённые различия проверяют вместе с поддержкой оборудования.

Позиции FET-40G и соседние артикулы сопоставляют по параметрам; таблица не является подтверждением прямой замены.

Аналоги и варианты замены

Перед заменой FET-40G рассмотрите отличия от CISCO QSFP-40G-CSR-S: длина соединения: 150 м / 440 м; разъём: MPO-12 (UPC) / LC (UPC). Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

• 1. Поддерживаемый порт родительского Nexus
• 2. FET-40G
• 3. многомодовая линия FEX
• 4. встречный FET-интерфейс
• 5. Fabric Extender

Последовательность согласуют с назначением конкретных портов и настройками принимающего оборудования. скорость: 40 Гбит/с; длина соединения: 150 м; разъём: MPO-12 (UPC).

Модуль на противоположный конец

Встречный интерфейс для FET-40G подбирают по тому же протоколу и среде передачи. Для согласования используйте скорость: 40 Гбит/с; длина волны: 850 нм; среда передачи: MMF, параллельные волокна, OM2, OM3, OM4/OM5; разъём: MPO-12 (UPC). Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

При расчёте оптического тракта с FET-40G учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для FET-40G указана длина соединения 150 м. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0…70 °C. Температурные ограничения принимающего оборудования проверяют отдельно.

Установка и извлечение

1. До установки FET-40G проверьте поддерживаемый артикул и конфигурацию порта: порт QSFP+ с режимом 40 Гбит/с.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: многомодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте FET-40G после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Оптические соединители FET-40G защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: MPO-12 (UPC). Температура хранения: -40…85 °C.

Комплектация

В спецификации заказа зафиксируйте CISCO FET-40G, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: многомодовая оптическая линия); их включение в поставку определяется заказом.
