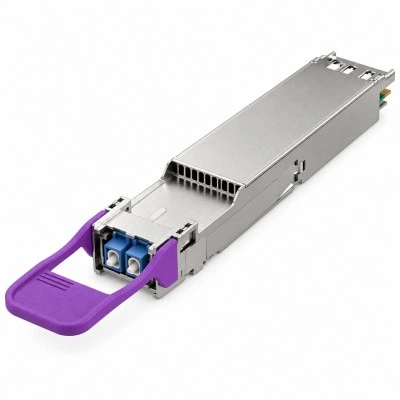

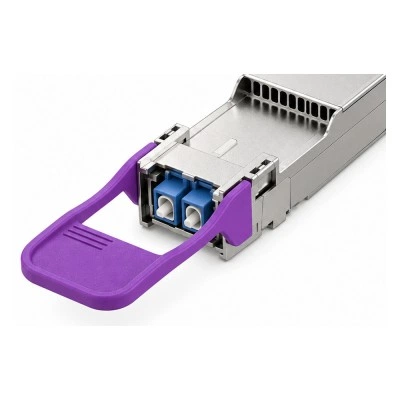

SFP OSFP когерентный оптический модуль CISCO DP08SFP8-LRB-A2, 800 Гбит/с, 1500 км, LC (UPC)

Информация о модели CISCO DP08SFP8-LRB-A2

Модель CISCO DP08SFP8-LRB-A2 в каталоге SFP и сетевых интерфейсов: OSFP когерентный оптический модуль. Основные данные для линии: скорость: 800 Гбит/с; длина соединения: 1500 км; разъём: LC (UPC); среда передачи: SMF, два волокна, G.652/G.653/G.655. Корпус выполнен в формате OSFP. Протоколы и стандарты: OIF, OpenZR+, OpenROADM. Рабочие длины волн: 1569…1611 нм. Рабочая температура: 15…78 °C. Цифровая оптическая диагностика: DOM. Перестраиваемое спектральное исполнение; дальность без линейного усиления: 100 км, оптимизированные режимы: 800G и 400G при межканальных интервалах 75 ГГц, 87.5 ГГц, 100 ГГц, 112.5 ГГц и 137.5 ГГц Режим линии должен соответствовать принимающему оборудованию. В проекте отдельно проверяют кабельный маршрут и оптический бюджет. Точный код исполнения нужен для согласования поставки.

Функциональные возможности

DP08SFP8-LRB-A2 связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Для контроля состояния указана диагностика: DOM. Режим передачи: 800 Гбит/с.

Технические особенности

Параметры исполнения DP08SFP8-LRB-A2 для сверки с линией и портом приведены ниже.

Особенности исполнения DP08SFP8-LRB-A2

Для DP08SFP8-LRB-A2 учитывают следующие условия.

• Перестраиваемое спектральное исполнение; дальность без линейного усиления: 100 км, оптимизированные режимы: 800G и 400G при межканальных интервалах 75 ГГц, 87.5 ГГц, 100 ГГц, 112.5 ГГц и 137.5 ГГц

Сценарии применения

DP08SFP8-LRB-A2 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 1500 км для этого исполнения.

Совместимость с оборудованием

Для DP08SFP8-LRB-A2 предметный ориентир по оборудованию: маршрутизатор или транспортная плата с поддержкой когерентного интерфейса OSFP и нужного режима линейной системы. Название семейства само по себе не подтверждает поддержку всех плат и портов; сверьте матрицу для выбранной конфигурации.

Совместимость с программным обеспечением

Для конфигурации с DP08SFP8-LRB-A2 важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте CISCO DP08SFP8-LRB-A2 и порт OSFP с режимом 800 Гбит/с.

Что требуется для подключения

• Кабельная часть: одномодовая оптическая линия; разъём LC (UPC).
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула DP08SFP8-LRB-A2; требование к интерфейсу: порт OSFP с режимом 800 Гбит/с.

Отличия от ближайших моделей

Сравнение DP08SFP8-LRB-A2 с соседними позициями помогает выбрать исполнение линии и проверить ограничения.

Позиции DP08SFP8-LRB-A2 и соседние артикулы сопоставляют по параметрам; таблица не является подтверждением прямой замены.

Аналоги и варианты замены

Перед заменой DP08SFP8-LRB-A2 рассмотрите отличия от CISCO DP08SFP8-ZRA-A2: длина волны: 1569…1611 нм / 1528…1568 нм. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

• 1. Поддерживаемый когерентный порт OSFP
• 2. DP08SFP8-LRB-A2
• 3. согласованный спектральный канал и линейный тракт
• 4. встречный когерентный модуль
• 5. удалённая платформа

До включения согласуют частотную сетку, модуляцию, FEC, выходную мощность и оптический бюджет; номинальная дальность зависит от режима линии. скорость: 800 Гбит/с; длина соединения: 1500 км; разъём: LC (UPC).

Модуль на противоположный конец

Пару для DP08SFP8-LRB-A2 проверяют по параметрам обоих оконечных интерфейсов. Ориентир для сопоставления: скорость: 800 Гбит/с; длина волны: 1569…1611 нм; среда передачи: SMF, два волокна, G.652/G.653/G.655; разъём: LC (UPC). Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

Для DP08SFP8-LRB-A2 указана длина соединения 1500 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 15…78 °C. Температурные ограничения принимающего оборудования проверяют отдельно. При расчёте оптического тракта с DP08SFP8-LRB-A2 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Подготовьте принимающий порт OSFP с режимом 800 Гбит/с; убедитесь, что выбран именно DP08SFP8-LRB-A2.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа DP08SFP8-LRB-A2 сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Оптические соединители DP08SFP8-LRB-A2 защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC (UPC). Температура хранения: -40…85 °C.

Комплектация

Для поставки CISCO DP08SFP8-LRB-A2 согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одномодовая оптическая линия.
