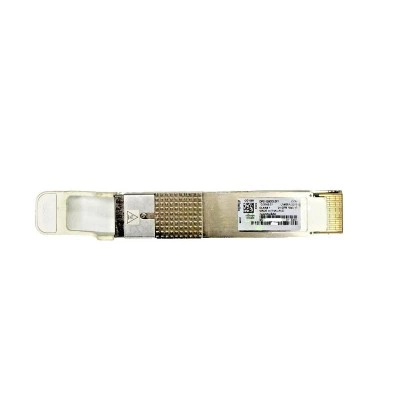

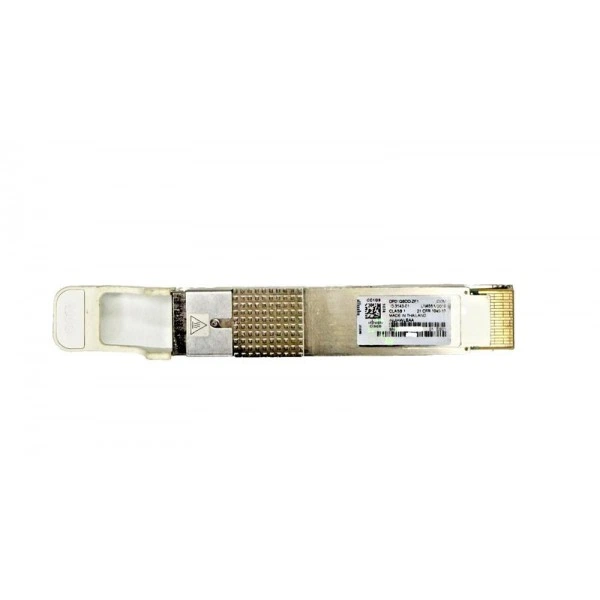

SFP QSFP-DD когерентный оптический модуль CISCO DP01QSDD-ZF1, 100 Гбит/с, 80 км, LC (UPC)

Информация о модели CISCO DP01QSDD-ZF1

В каталоге SFP и трансиверов модель CISCO DP01QSDD-ZF1 представлена как QSFP-DD когерентный оптический модуль. При выборе учитывайте: скорость: 100 Гбит/с; длина соединения: 80 км; разъём: LC (UPC); среда передачи: SMF, два волокна, G.652/G.653/G.655. Формат установки этой модели: QSFP-DD. Рабочие длины волн: 1548 нм. Температурные условия для модуля: 15…75 °C. Цифровая оптическая диагностика: DOM. Режим линии должен соответствовать принимающему оборудованию. В проекте отдельно проверяют кабельный маршрут и оптический бюджет. Точный код исполнения нужен для согласования поставки.

Функциональные возможности

DP01QSDD-ZF1 связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Для контроля состояния указана диагностика: DOM. Режим передачи: 100 Гбит/с.

Технические особенности

Параметры исполнения DP01QSDD-ZF1 для сверки с линией и портом приведены ниже.

Сценарии применения

DP01QSDD-ZF1 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 80 км для этого исполнения.

Совместимость с оборудованием

Согласуйте DP01QSDD-ZF1 с оборудованием следующего типа: маршрутизатор или транспортная плата с поддержкой когерентного интерфейса QSFP-DD и нужного режима линейной системы. Поддержку проверяют по конкретной плате, порту, аппаратной ревизии и установленному ПО.

Совместимость с программным обеспечением

Для конфигурации с DP01QSDD-ZF1 важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте CISCO DP01QSDD-ZF1 и порт QSFP-DD с режимом 100 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула DP01QSDD-ZF1; требование к интерфейсу: порт QSFP-DD с режимом 100 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC (UPC).
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

Для выбора DP01QSDD-ZF1 сопоставьте характеристики соседних артикулов в этом разделе.

Позиции DP01QSDD-ZF1 и соседние артикулы сопоставляют по параметрам; таблица не является подтверждением прямой замены.

Аналоги и варианты замены

Перед заменой DP01QSDD-ZF1 рассмотрите отличия от CISCO DP04QSDD-HE0: скорость: 100 Гбит/с / 400 Гбит/с; длина волны: 1548 нм / 1528…1568 нм. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

• 1. Поддерживаемый когерентный порт QSFP-DD
• 2. DP01QSDD-ZF1
• 3. согласованный спектральный канал и линейный тракт
• 4. встречный когерентный модуль
• 5. удалённая платформа

До включения согласуют частотную сетку, модуляцию, FEC, выходную мощность и оптический бюджет; номинальная дальность зависит от режима линии. скорость: 100 Гбит/с; длина соединения: 80 км; разъём: LC (UPC).

Модуль на противоположный конец

Встречный интерфейс для DP01QSDD-ZF1 подбирают по тому же протоколу и среде передачи. Для согласования используйте скорость: 100 Гбит/с; длина волны: 1548 нм; среда передачи: SMF, два волокна, G.652/G.653/G.655; разъём: LC (UPC). Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

При расчёте оптического тракта с DP01QSDD-ZF1 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для DP01QSDD-ZF1 указана длина соединения 80 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 15…75 °C. Температурные ограничения принимающего оборудования проверяют отдельно.

Установка и извлечение

1. Подготовьте принимающий порт QSFP-DD с режимом 100 Гбит/с; убедитесь, что выбран именно DP01QSDD-ZF1.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением DP01QSDD-ZF1 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Оптические соединители DP01QSDD-ZF1 защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC (UPC). Температура хранения: -40…85 °C.

Комплектация

Для поставки CISCO DP01QSDD-ZF1 согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одномодовая оптическая линия.
