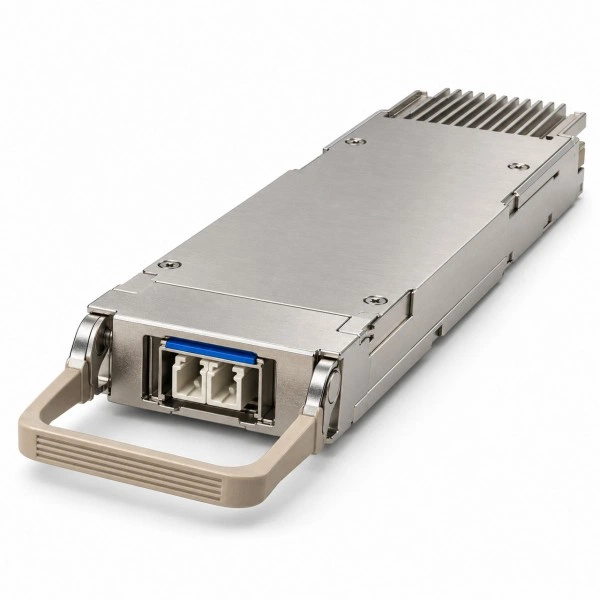

SFP CIM8 когерентный оптический модуль CISCO CIM8-C-K9, 400-1200 Гбит/с, 100 км, LC

Информация о модели CISCO CIM8-C-K9

В каталоге SFP и трансиверов модель CISCO CIM8-C-K9 представлена как CIM8 когерентный оптический модуль. При выборе учитывайте: скорость: 400-1200 Гбит/с; длина соединения: 100 км; разъём: LC; среда передачи: SMF, два волокна, G.652/653/655. Корпус выполнен в формате CIM8. Рабочие длины волн: 1528-1565 нм. Рабочая температура: -5…75 °C. Цифровая оптическая диагностика: DOM. До установки сопоставляют модуль с интерфейсной платой. Подбор учитывает конфигурацию удалённого узла. Заказное исполнение фиксируют без сокращения заводского обозначения.

Функциональные возможности

Назначение CIM8-C-K9 - организовать интерфейсное соединение выбранного оборудования с соответствующей линией. Параметры обоих узлов должны совпадать по рабочему режиму. Для контроля состояния указана диагностика: DOM. Режим передачи: 400-1200 Гбит/с.

Технические особенности

Спецификацию CIM8-C-K9 сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

Сценарии применения

CIM8-C-K9 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для CIM8-C-K9 значением 100 км.

Совместимость с оборудованием

Согласуйте CIM8-C-K9 с оборудованием следующего типа: транспортное шасси Cisco NCS 1014 с платой NCS1K14-2.4T-K9 или NCS1K14-2.4T-X-K9. Поддержку проверяют по конкретной плате, порту, аппаратной ревизии и установленному ПО.

Совместимость с программным обеспечением

Поддержку CIM8-C-K9 проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте CISCO CIM8-C-K9 и порт CIM8 с режимом 400-1200 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула CIM8-C-K9; требование к интерфейсу: порт CIM8 с режимом 400-1200 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

При согласовании замены CIM8-C-K9 приведённые различия проверяют вместе с поддержкой оборудования.

Позиции CIM8-C-K9 и соседние артикулы сопоставляют по параметрам; таблица не является подтверждением прямой замены.

Аналоги и варианты замены

Перед заменой CIM8-C-K9 рассмотрите отличия от CISCO CIM8-CE-K9: длина волны: 1528-1565 нм / 1528-1566 нм. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

Начало: Шасси NCS 1014 → транспортная плата 2.4T.

Продолжение: CIM8-C-K9 → спроектированная DWDM-линия → встречный когерентный интерфейс.

До включения согласуют частотную сетку, модуляцию, FEC, выходную мощность и оптический бюджет; номинальная дальность зависит от режима линии. скорость: 400-1200 Гбит/с; длина соединения: 100 км; разъём: LC.

Модуль на противоположный конец

На удалённом узле с CIM8-C-K9 должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 400-1200 Гбит/с; длина волны: 1528-1565 нм; среда передачи: SMF, два волокна, G.652/653/655; разъём: LC. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

При расчёте оптического тракта с CIM8-C-K9 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для CIM8-C-K9 указана длина соединения 100 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: -5…75 °C. Температурные ограничения принимающего оборудования проверяют отдельно.

Установка и извлечение

1. Подготовьте принимающий порт CIM8 с режимом 400-1200 Гбит/с; убедитесь, что выбран именно CIM8-C-K9.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением CIM8-C-K9 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

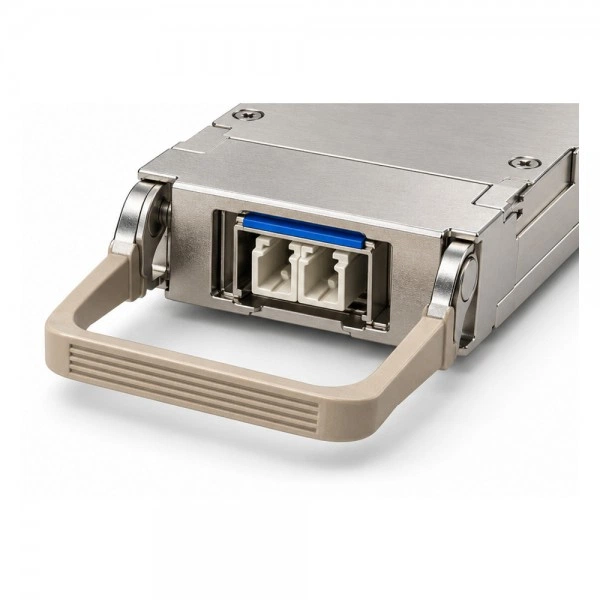

Оптические соединители CIM8-C-K9 защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC. Температура хранения: -40…85 °C.

Комплектация

В спецификации заказа зафиксируйте CISCO CIM8-C-K9, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одномодовая оптическая линия); их включение в поставку определяется заказом.
