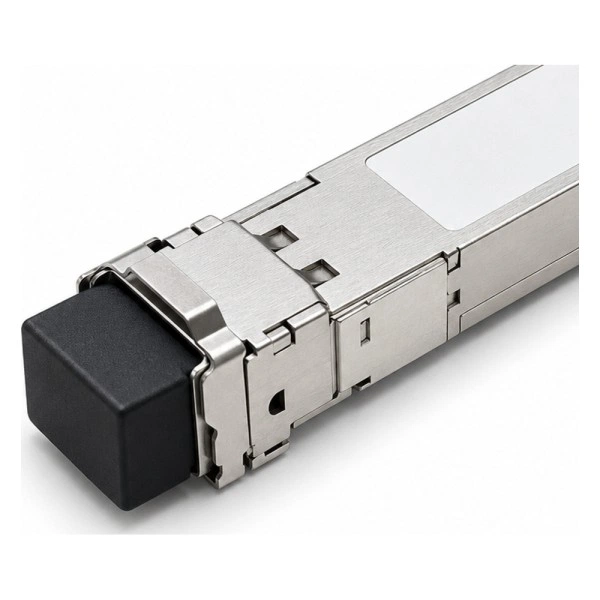

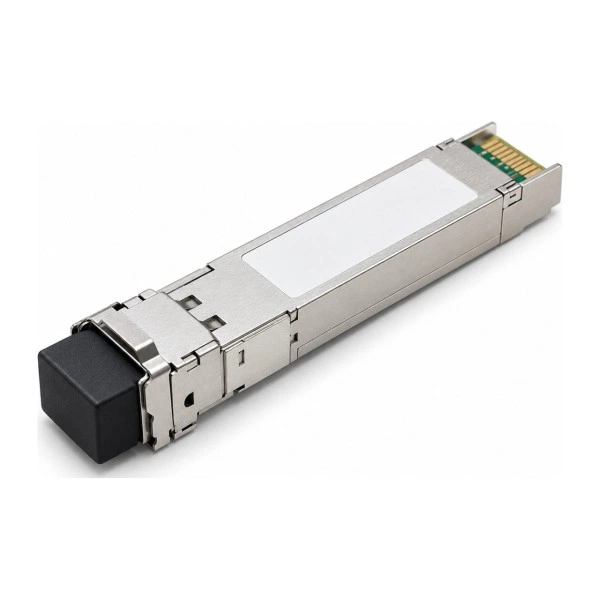

SFP-DD оптический трансивер BROCADE XBR-000464, 2 × 64G Fibre Channel, Dual SN

Назначение и основные параметры

В каталоге SFP и трансиверов модель BROCADE XBR-000464 представлена как SFP-DD оптический трансивер. Основные данные для линии: скорость: 2 × 64G Fibre Channel; длина соединения: 70 м (OM3), 100 м (OM4/OM5) при 64G FC; разъём: Dual SN; среда передачи: Многомодовое (MMF).

Функциональные возможности

XBR-000464 подбирают для оптического тракта Fibre Channel. При проектировании SAN скорость HBA или коммутатора согласуют с режимом трансивера и встречным портом. Режим передачи: 2 × 64G Fibre Channel.

Технические характеристики

BROCADE XBR-000464 - характеристики артикула для спецификации проекта.

Где применяется

XBR-000464 рассматривают для соединений в сети хранения данных. Согласование ведут между SAN-коммутатором, серверным HBA и параметрами оптического тракта. При планировании размещения узлов учитывайте длину соединения 70 м (OM3), 100 м (OM4/OM5) при 64G FC для этого исполнения.

Совместимость с оборудованием

Для BROCADE XBR-000464 в перечне оборудования указаны Brocade G720, G730; проверяется конкретная конфигурация порта. Каждую конфигурацию проверяют по аппаратной ревизии, режиму порта и программной версии.

Совместимость с программным обеспечением

Перед установкой XBR-000464 сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте BROCADE XBR-000464 и порт SFP-DD с режимом 2 × 64G Fibre Channel.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула XBR-000464; требование к интерфейсу: порт SFP-DD с режимом 2 × 64G Fibre Channel.
• Кабельная часть: многомодовая оптическая линия; разъём Dual SN.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

XBR-000464 выбирают после сравнения нужной линии с параметрами близких моделей.

• BROCADE XBR-000465 - рассматривается как соседнее исполнение; совпадение корпуса не подтверждает взаимозаменяемость.
• JUNIPER SDD-100G-SR1P2 - скорость: 2 × 64G Fibre Channel у XBR-000464, 100 Гбит/с у SDD-100G-SR1P2; дальность: 70 м (OM3), 100 м (OM4/OM5) при 64G FC у XBR-000464, от 0.5 м до 70 м for OM3 у SDD-100G-SR1P2; разъём: Dual SN у XBR-000464, Duplex LC PC/UPC у SDD-100G-SR1P2.
• BROCADE XBR-000075 - скорость: 2 × 64G Fibre Channel у XBR-000464, 1 Гбит/с у XBR-000075; дальность: 70 м (OM3), 100 м (OM4/OM5) при 64G FC у XBR-000464, 550 м у XBR-000075; разъём: Dual SN у XBR-000464, LC у XBR-000075.

Схема подключения

1. Начальный узел: порт SFP-DD с режимом 2 × 64G Fibre Channel.
2. Подключаемое изделие: BROCADE XBR-000464.
3. Продолжение тракта: многомодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел.

Для этой модели указана длина волны 840 нм / 860 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

Параметры маршрута: скорость: 2 × 64G Fibre Channel; длина соединения: 70 м (OM3), 100 м (OM4/OM5) при 64G FC.

Модуль на противоположный конец

Пару для XBR-000464 проверяют по параметрам обоих оконечных интерфейсов. Ориентир для сопоставления: скорость: 2 × 64G Fibre Channel; длина волны: 840 нм / 860 нм; среда передачи: Многомодовое (MMF); разъём: Dual SN. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

При расчёте оптического тракта с XBR-000464 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для XBR-000464 указана длина соединения 70 м (OM3), 100 м (OM4/OM5) при 64G FC. Её сопоставляют с кабельной средой и условиями фактического маршрута.

Установка и замена

1. До установки XBR-000464 проверьте поддерживаемый артикул и конфигурацию порта: порт SFP-DD с режимом 2 × 64G Fibre Channel.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: многомодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением XBR-000464 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Для XBR-000464 контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: Dual SN. Температура хранения: -40…85 °C.

Комплектация и заказ

При заказе BROCADE XBR-000464 проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: многомодовая оптическая линия.

Два независимых соединения Fibre Channel

XBR-000464 содержит два независимых канала 64G FC в одном корпусе SFP-DD. Для коммутации используются два соединителя SN. Оба подключения сверяют с конфигурацией поддерживаемого SAN-порта и удалёнными FC-узлами.
